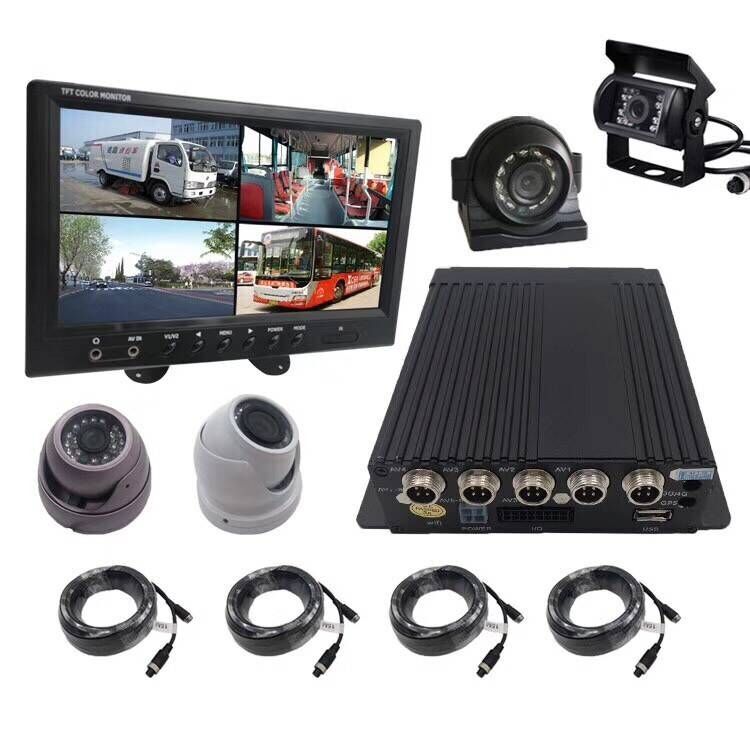

車両内部 後ろ鏡カメラ 高画質のカーカメラセット

車両カメラモニタリングシステム 高画質ディスプレイ画面逆画像 7インチ 9インチ 10.1インチ トラック

設置位置: 通常は前窓や内側のリアビューミラーに位置する.
The camera used for forward driving assistance   commonly referred to as the front camera  is mainly used to recognize road vehicles and pedestrians ahead   with a viewing angle of about 45 °  The image sensor    combined with a dual core MCU extended by DSP  provides incoming video frames for image processing   monitors the situation ahead of the road  and can achieve auxiliary driving functions such as FAM   LDW    ACC   etc    In addition    emerging night vision cameras are generally also in this area


既存のカメラには複数の分類方法があります:カメラの角度によって,広角鏡と魚眼があります. 広角鏡と魚眼は

In this article   the editor uses classification based on the installation position of the camera and its different field of view   It is generally divided into front view   rear view   surround view    side view    and inner view cameras    The editor has compiled an introduction to the application of some cameras in vehicles for reference    Forward facing cameras are commonly single/binocular cameras   which have better ranging

性能は高いが,アルゴリズムも複雑で価格も高い.前面カメラの数は固定されていません.例えばテスラには3つのカメラが装備されています.
前向きの狭い視野カメラ 最大監視距離250m
前向きのメイン・フィールド・オブ・ビューカメラ 最大監視距離150m
前向きの広い視野カメラ 最大モニタリング距離60m

ADASのコアカメラは,物体認識,道路標識などをカバーしている. したがって,アルゴリズムは複雑で,限界値は高い.


2 周囲カメラ
設置場所: 車両の前後ロゴ (またはその近く) と左側と右側のリアビューミラーに組み込まれたカメラセット
パノラマ画像モニタリングシステムとしても知られる サラウンドビューカメラは 駐車路線標識や道路状況や 周辺車両の状況を特定するために使用されます複数のカメラから撮影された画像を使って 車両の360度画像を 提供します車両の周りの音を検知する必要性があるため 車両のロゴやグリルのような位置に設置されます
サラウンドビュー画像モニタリングシステムの図面
2007年に発売されたニッサン社のインフィニティEX35車のサラウンドビューカメラ
2019年にコンチネンタルグループによって開始されたフロントビューと360度の可視性を持つマルチカメラ統合システム
現在,前向きとサラウンドビジョンは,最も広く使用されているカメラアプリケーションです

3サイドビューカメラ
設置位置:左側と右側の後視鏡または車両体の下
Side view cameras are mainly used for blind spot monitoring of BSD    and can achieve forward or backward viewing depending on the installation position    At present    most car manufacturers choose to install the rearview mirror on both sides of the car below   which may replace the inverted rearview mirror in the future
テスラのサイドビューカメラ


4バックビューカメラ
設置位置: 通常,トランクまたは後方のフロントガラスに設置
バックビューカメラは,主に逆行過程で使用され,運転者が後方画像を撮影し,駐車支援機能を達成することを容易にする.
リアビューカメラは 広宝技術社から

5カメラに組み込まれています
設置位置: 固定位置はありません.A柱の内側のリアビューミールの上にある方向盤に設置したり,計器ディスプレイに組み込まれることもできます.

Due to the fact that existing autonomous driving is only located at level L2 - 3Human driver intervention is also required    Therefore  the driver monitoring system DMS has become a solution in ADAS   The existing DMS solutions mainly rely on AI recognition using near - infrared cameras   This camera is located in front of the driver and can capture complete facial information

賢明なコックピットのカメラの革新的な応用
さらに,一部のメーカーがDMSシステムからOMS乗客監視システムに拡張し,後列の子供や子供たちが車の中で忘れられるのを効果的に防ぐことができます.

Of course   the ADAS sensor of a car is not limited to the five types of cameras mentioned above   in order to achieve redundancy in the perception system and ensure safety   The host factory will basically adopt multi - sensor fusion combining millimeter wave   laser   ultrasonic and other radars   and the number of cameras is likely to increase
